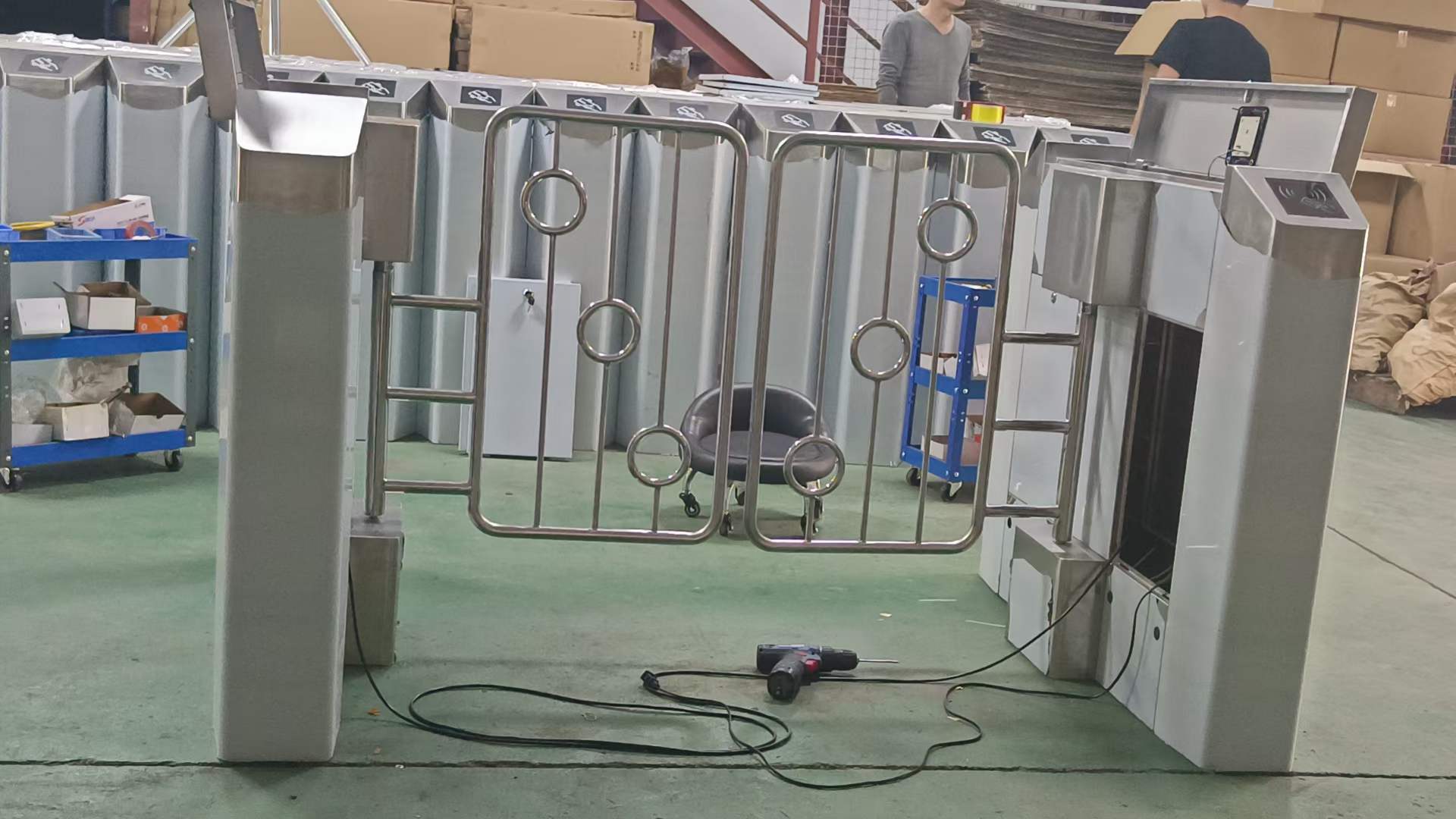

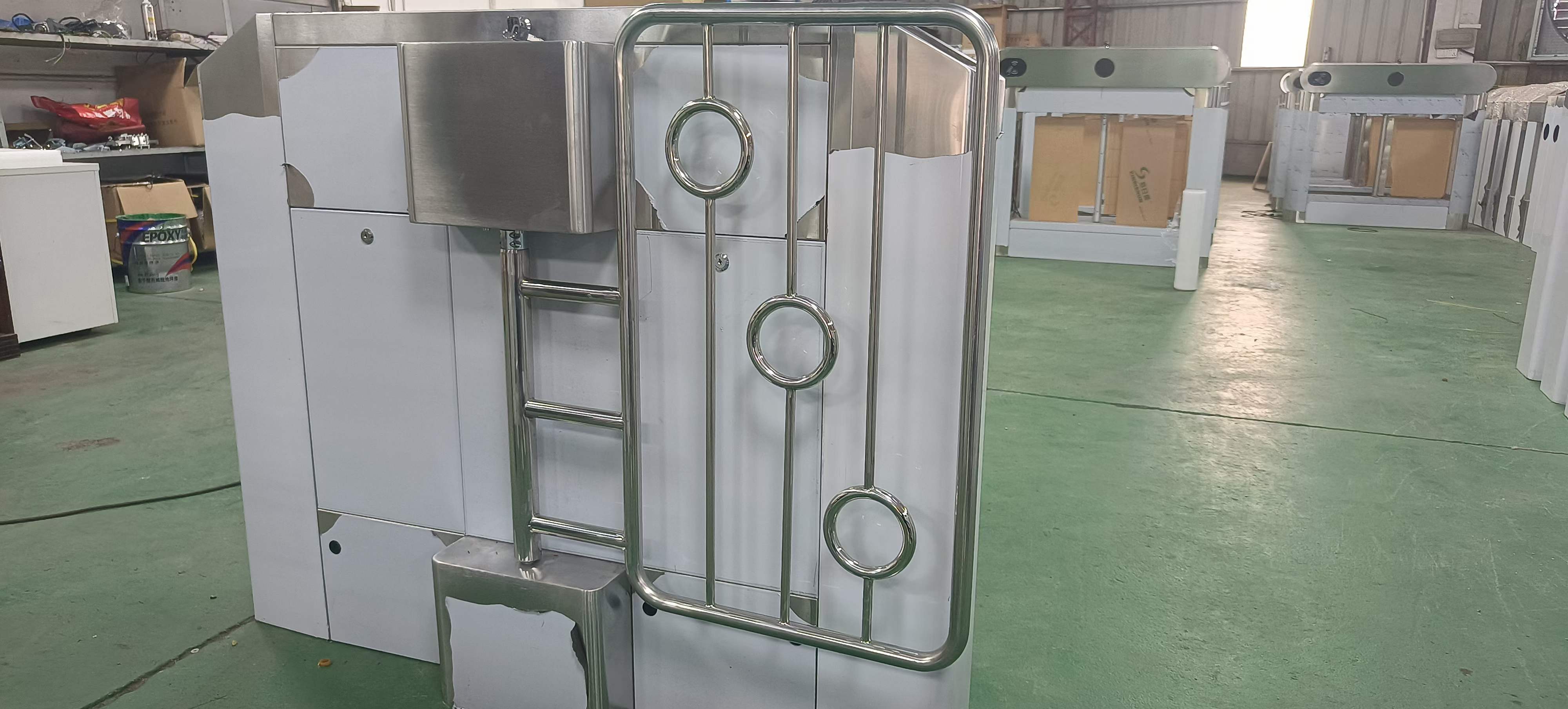

小区防钻防爬摆闸

一、简述
豪华防爬摆闸是我公司自行设计的一款摆闸外型，其机箱加长到1400mm，整体外型更美观，机箱内部空间更大，方便集成控制系统。标配新款加强摆闸机芯的一款智能通道闸机设备。该摆闸配合红外信号，可严谨控制行人出入，同时把独特的机械传动、微处理器控制及各种读写技术有机地融为一体，可完成对通道通行的智能化控制与管理，解决行人出入口通道所有的控制问题，被广泛用于工厂，小区，会展中心，体育场馆等场所。
二、特点
1. 不锈钢箱体，外型新颖美观，坚固耐用；
2. 具有个性化的安装介面（方便集成磁卡、条码卡、ID卡、IC卡等读写设备）；
3. 运行平稳，缓冲柔和，噪音小，无机械冲击；
4. 具有明确的通行指示功能，提示通行状态（可通行“→”，禁止通行“×”）。
5. 标配红外检测接口，方便实现检测复位或闯关报警功能；
6. 具有故障自检及报警提示功能，方便用户的维护使用；
7. 可编和闸机控制，具有多种工作模式可供选择，可设置单向或双向控制（由用户通过控制板按钮进行设置）；
8. 具有断电自动开闸放行，通电自动关闭功能，符合消防安全要求；
9. 具有远距离控制开部、关闸功能，以满足用户的特殊需求及消防安全要求；
10. 具有统一、标准的对外电气接口，可与各种读写设备自由对接，便于系统集成，并可通过管理计算机实现远程控制与管理；
11. 具有自动复位功能。读卡后，通行者在规定的时间内未通行时，系统将自动取消通行者本次通行权限，且限制的通行时间可由管理人员自行设定；
三、组成
1. 摆闸机芯
2. 闸机外壳（304#不锈钢）
3. 新款摆闸机主控制板
4. 闸机电源（DC24V/3A）
5. 后备蓄电池（断电开闸）
6. 闸机通行指示灯（标配）
7. 闸机通道状态指示灯（标配）
8. 红外对射（配6对）
.四、技术参数
1. 外型尺寸：1400mm(L)×280mm(W)×980mm（Ｈ）
2. 结构：304号不锈钢外壳
3. 重量：80Kg
4. 摆臂长：<=300-480mm
5. 摆臂最大承受力：60Kg
6. 摆臂传动角度：180度
7. 摆动方向：单向、双向
8. 摆闸工作电源：AC220V±10％
9. 驱动电机： 直流有刷电机 100W/24V
10. 电机转速： 1600转/分
11. 通行速度：30人/分钟（常开），25-30人/分钟（常闭）
12. 闸门开、关时间： 1-2秒
13. 上电后进入通行状态所需时间： 3秒
14. 出现故障后的自动复位时间：10秒
15. 工作环境：室内、室外
16. 温度：-30℃~60℃
17. 湿度：5％~90％
18. 机械寿命：500万次以上
19. 使用寿命：10年
20. 保护等级：IP45
五、控制接口
1. 二路+12V电平信号或脉宽＞100ms的DC12V 脉冲信号输入控制出入；
2. 一路继电器输入远程控制闸机落杆；
3. 二路高低电平闸机计数信号输出。
4. 通信接口： RS485电器标准（通信距离：≤1200米）
