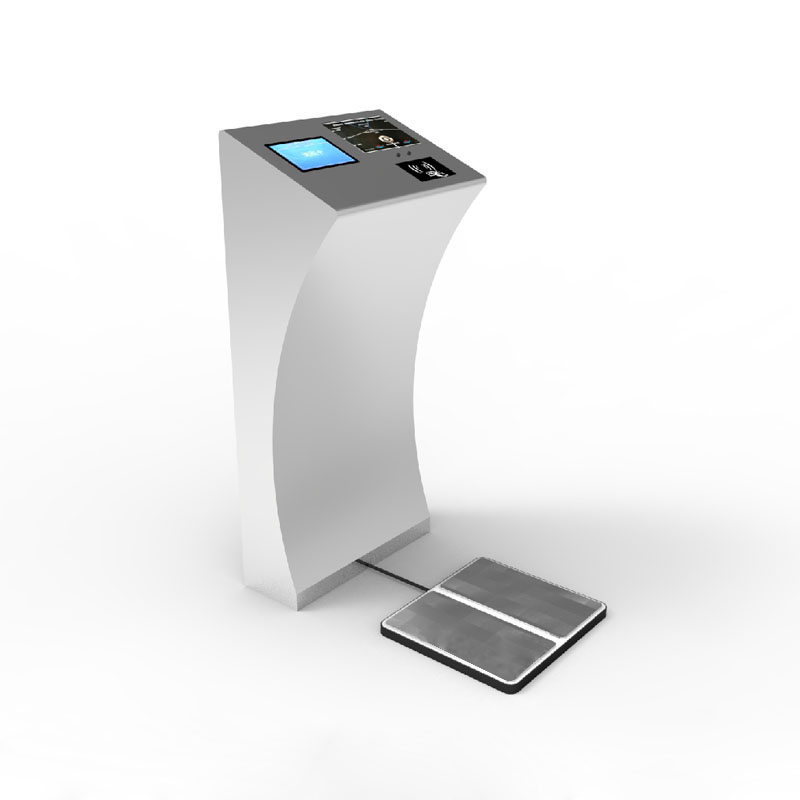

1、静电测试仪主机

ESD人体静电检测仪是一种新型的、独特的、直观的检测手段，用以检测人体携带的静电电阻值。本产品特点突出可快速测试人体的电阻值，并以数字显示。三个独立装置（左鞋、右鞋、手腕带）一次完成ESD检测， 本装置可以方便地挂在静电防护区以外的墙上，也可以嵌入门禁、通道门闸内，以免穿戴不合格的防静电鞋及手腕带者无意中进入静电防护区。

性能参数：

工作电压：输入AC220V 输出DC12V

外形尺寸：178MM*128MM*35MM

工作时间：无限制

仪器精确：±10%

环境条件：湿度：0%~90%，温度：5C°~ 40C°

使用寿命：10年

可外接电锁，直接驱动三辊闸、摆闸、翼闸

扩展测试通过语音提示

出厂默认设置：

手腕带：750KΩ~10MΩ±5

静电鞋：750KΩ~100MΩ±10

静电鞋下限亦可设定为100 KΩ 上限可设定为35M Ω 或1000M Ω

出厂为默认值，如需其他设定可在设备后端更改（如右图2说明），

或者在软件上更改，如需在出厂设置其他值请和销售人员沟通确定。

ESD开闸权限：

①刷卡测试防静电手腕带和防静电工鞋合格开闸，并有电脑记录。

②刷卡测试防静电手腕带合格开闸，并有电脑记录。

③刷卡测试防静电工鞋合格开闸，并有电脑记录。

④刷（VIP)开闸，并有电脑记录。通讯方式：TCP/IP。

⑤人员通行时，如果静电检测不达标，要求不予放行，有屏幕提示。

进门：IC、ID卡刷卡测试静电进入 出门：IC、ID刷卡或按钮或红外感应

产品安装：

1.将测试仪固定在支架，或者立式安装在闸机指定位置（闸机开孔尺寸参考：178MM*128MM*35MM）

2.通过配套6拼线和2拼线将测试仪连接起来（如右图2说明）

3.使用配套电缆线将测试仪和脚踏板连接（如右图2说明）

4. 通过220V AC-12V DC变压器输入电源（如右图2说明）
